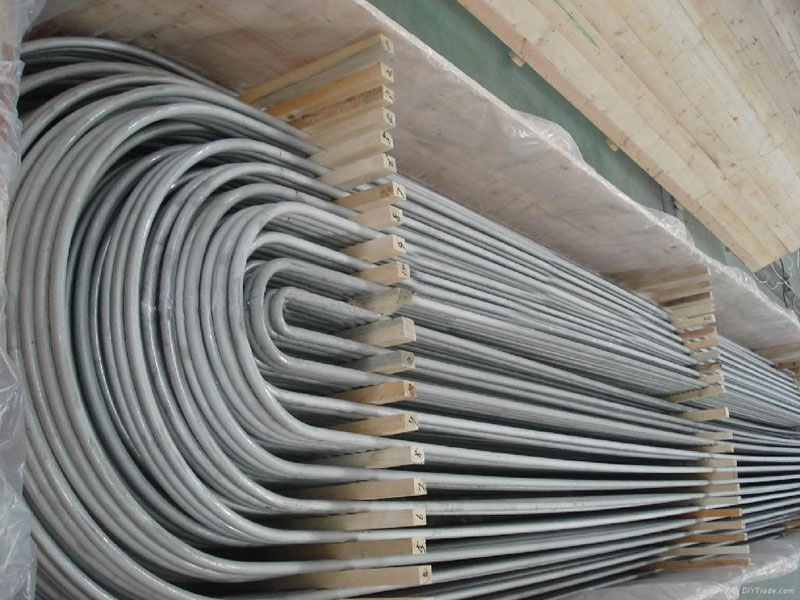

怎样处理不锈钢U型管椭圆度超标问题？

不锈钢U型管椭圆度超标应该从标准界定、成因分析、修正技术及预防策略四个维度系统应对。

根据行业规范，不锈钢U型管在弯头处的椭圆度应严格控制在原始管外径的10%以内。这一标准基于管道系统对接的密封性要求，当椭圆度超标时会导致法兰面接触不均，引发介质泄漏风险。

制造工艺缺陷是椭圆度超标的主要诱因，主要表现为冷拔工序模具磨损‌导致管材截面变形，当模具圆度误差超过0.02mm时，成品管椭圆度会超标2-3倍。焊接热影响区（HAZ）的晶粒粗化现象同样关键，2205双相不锈钢焊接时若层间温度超过150℃，热影响区硬度会升至290HV以上，引发局部收缩变形。此外，夹具设计不当（如夹紧力超过50N/mm²）会使薄壁管产生永久性塑性变形，某石化装置中因此导致的椭圆度偏差达12%。

对于椭圆度已超标的不锈钢U型管，机械矫正‌需采用渐进式施压方案：使用液压千斤顶在椭圆度最大处施加压力，每次调整量不超过0.5mm，矫正后需进行100%涡流检测。热处理修正则适用于弯曲半径<5D的管段，需在保护气氛中加热至1050-1100℃后快速水淬，此工艺可使变形量降低60-80%。焊接变形管件可采用‌应力退火‌处理，在650-750℃保温2小时消除残余应力，但需注意此方法会使材料屈服强度下降约15%。

预防椭圆度超标则要在制造阶段优化冷拔工艺参数，将道次变形量控制在20-25%范围内，并定期检测模具圆度（每周至少1次）。焊接过程需采用脉冲TIG工艺，将热输入量限制在0.8-1.2kJ/mm，配合背面氩气保护（流量≥15L/min）。运输存储环节需使用V型支架固定管材，支撑间距不超过1.5倍管径，避免堆叠高度超过1.2米导致自重变形。

某核电站的实践表明，通过上述措施可使U型管椭圆度合格率从82%提升至98.5%。
