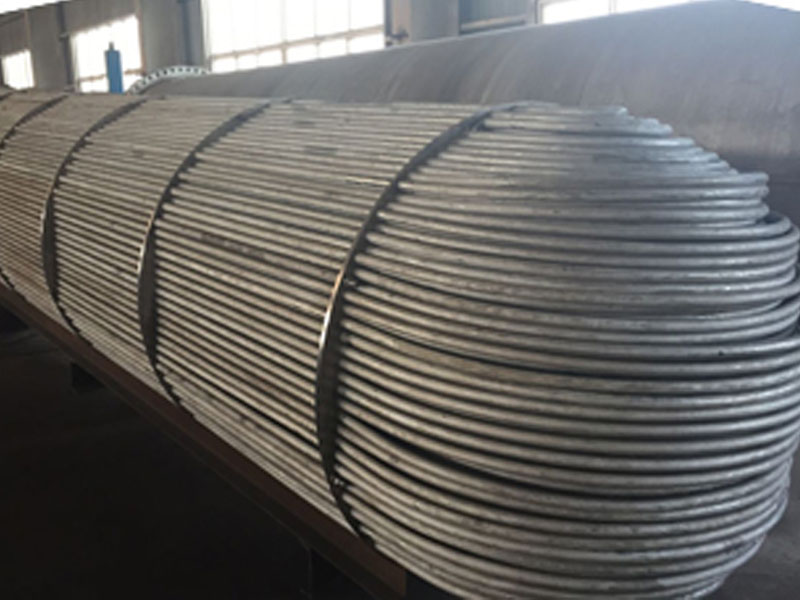

不锈钢U型管是根据什么设计的？

不锈钢U型管的设计主要围绕弯曲成型这项关键环节，兼顾尺寸精度、力学性能与表面质量，需结合原料特性、应用场景（如热交换、管道系统）需求，分阶段完成设计。

工艺设计的第一步是明确核心参数，为后续环节定标：

1.原料选型与预处理设计

依据使用场景（如耐腐蚀性、温度压力）选择不锈钢牌号（如304、316L、321），并确定管材规格（外径、壁厚），例如热交换器用U型管常用外径10-50mm、壁厚1-5mm的无缝管。

预处理工艺设计：原料管需先经酸洗钝化去除表面氧化皮与油污（防止弯曲时杂质嵌入或划伤），若对精度要求高，还需增加校直工序（采用多辊校直机，控制直线度≤1mm/m），避免原料弯曲导致后续成型偏差。

2.关键成型参数设定

弯曲半径（R）：是U型管设计的核心，需根据 “避免管壁过度减薄” 和 “安装空间” 平衡，通常最小弯曲半径不小于管材外径的 1.5-3 倍（如外径 20mm 的管材，R≥30mm），若 R 过小，会导致弯曲处外壁拉伸变薄（减薄率需≤15%）、内壁起皱，需通过工艺模拟（如有限元分析）优化R值。

弯曲角度：标准U型管为180°，但可根据需求设计为90°-180°之间的定制角度，需明确角度公差（通常≤±1°）。

有效长度：确定U型管两端 “直段长度”（用于焊接或安装），公差控制在 ±2mm 内，避免影响后续组装。

弯曲成型是不锈钢U型管工艺的核心，需通过设备选型与参数优化，解决 “变形不均” 与 “应力开裂” 问题：

1.弯曲成型工艺选择与设计

根据管材规格与精度要求，常用两种工艺：

冷弯成型（主流工艺）：适用于薄壁、小口径管材（外径≤30mm），采用数控弯管机，通过芯棒支撑+模具导向实现精准弯曲。设计要点是选择适配的芯棒（如软芯棒、刚性芯棒，防止内壁起皱），控制弯曲速度（5-15mm/s，避免速度过快导致变形不均），并分 “多道次弯曲”（若 R 较小，一次弯曲易超差，需分 2-3 道次逐步成型）。

热弯成型：适用于厚壁、大口径管材（外径＞30mm），需先将弯曲部位加热至不锈钢再结晶温度（如 304 钢约 800-1000℃），再用模具弯曲。设计要点是控制加热温度均匀性（温差≤50℃），避免局部过热导致材质脆化，且热弯后需配套缓冷工艺（如炉冷），减少热应力。

2.应力消除工艺设计

弯曲后管材内部会产生残余应力（易导致后续使用中开裂），需设计热处理工序：

对于304、316L 等奥氏体不锈钢，采用固溶处理（加热至 1050-1100℃，保温10-30min后快速水冷），消除残余应力并恢复耐腐蚀性能；

若无法进行高温处理（如已组装部件），可采用低温去应力退火（250-400℃，保温1-2h），降低应力水平。

弯曲成型后，需通过精整与检测确保合规性，同时设计防护工艺保障成品质量：

1.精整工艺设计

切端处理：用激光切割或锯切修整 U 型管两端直段，保证切口平整（无毛刺、垂直度≤0.5°），避免影响焊接密封性；

表面修复：若弯曲后表面出现轻微划痕（深度≤0.1mm），可设计 “局部抛光”（采用砂轮或电解抛光），修复后表面粗糙度需符合要求（如 Ra≤1.6μm，医疗、食品领域需 Ra≤0.8μm）。

2.质量检测工艺设计

需覆盖尺寸、性能与缺陷检测，设计具体检测手段：

尺寸检测：用卡尺、角度仪检测外径、壁厚、弯曲角度、有效长度，用样板检测弯曲半径，确保符合公差要求；

无损检测：采用 “涡流探伤” 检测管材内部是否存在裂纹、夹杂（重点检测弯曲部位），对承压场景的 U 型管，需增加 “水压试验”（试验压力为工作压力的 1.5 倍，保压 30min 无泄漏）；

力学性能抽检：截取样品检测抗拉强度、延伸率，确保弯曲后性能未显著下降（如 316L 钢抗拉强度需≥515MPa，延伸率≥40%）。

3.防护工艺设计

成品需设计防腐蚀+防磕碰包装：内套塑料薄膜（隔绝空气，防止生锈），外套编织袋或木箱，对高精度 U 型管，需在弯曲部位加装泡沫护垫，避免运输过程中变形或划伤。

针对高要求场景（如核电、医药），需在基础工艺上增加特殊设计：

若需零污染，弯曲成型后需增加超纯水清洗（去除表面残留杂质），并在洁净车间（万级）内完成包装；

若需耐极端温度（如高温烟气环境），需在热处理后增加 “渗铝或涂层工艺”，提升表面耐高温氧化性能。

不锈钢U型管的工艺设计是 “参数定标→核心成型→精整保障” 的连贯过程，核心是通过精准控制弯曲参数与应力消除，平衡 “成型精度” 与 “使用性能”，最终满足不同场景的应用需求。
