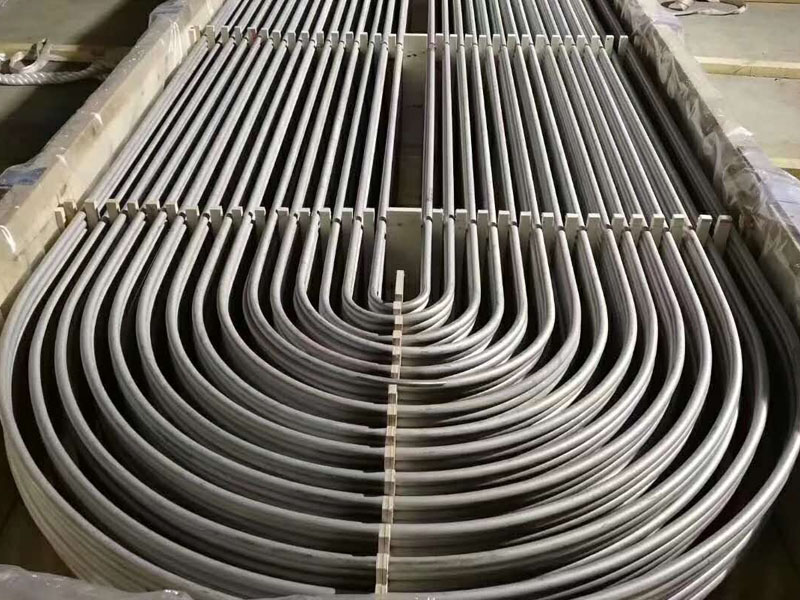

请这样清理不锈钢U型管内部氧化物！

不锈钢U型管内部发现氧化物怎么清理？

首先要知道不锈钢U型管内部氧化物的产生主要源于高温加工‌和‌环境腐蚀‌双重作用。在焊接、热处理等工艺中，高温（>400℃）会促使铬（Cr）与氧反应生成Cr₂O₃氧化膜，若冷却速率不均或保护气体不足，会导致氧化膜不均匀甚至剥落。在含氯离子（如海水、盐雾）或酸性介质环境中，氧化膜局部破损会引发点蚀，形成FeO、Fe₂O₃等次生氧化物。2205双相不锈钢因含钼（Mo）和氮（N），其氧化物层虽更致密，但高温下仍可能因σ相析出导致晶间腐蚀。

清洁技术有三种：

1.酸洗钝化法‌

采用硝酸（20%-30%）与氢氟酸（2%-5%）混合液循环冲洗，可溶解Cr₂O₃和FeO氧化物层。304材质需控制酸洗时间≤15分钟，316因含Mo可延长至20分钟，酸洗后需用碳酸钠溶液中和残留酸液。对于U型管弯曲部位，建议采用泵压循环系统确保酸液全覆盖，压力需维持在0.3-0.5MPa。

2.机械清理工艺‌

‌喷砂处理‌：使用80-120目白刚玉磨料，以0.6MPa压力喷射，可去除厚度>50μm的氧化层，但需控制角度为45°-60°避免管壁减薄。

‌内壁刷洗‌：针对小管径（<50mm）U型管，采用尼龙刷配合旋转清洗机，转速控制在200-300rpm，刷洗后需用去离子水冲洗至pH值中性。

‌3.化学抛光技术‌

对精密U型管可采用磷酸（50%）+硫酸（30%）+甘油（20%）抛光液，在60℃下浸泡10分钟，可形成厚度约0.1μm的钝化膜，表面粗糙度可降至Ra0.2μm以下。

实际应用中可根据U型管的材质（304/316/2205）、氧化程度及工况选择组合方案。关键控制点包括酸洗浓度、焊接保护气纯度及环境湿度监测。
