不锈钢U型管弯头处为啥容易生锈？

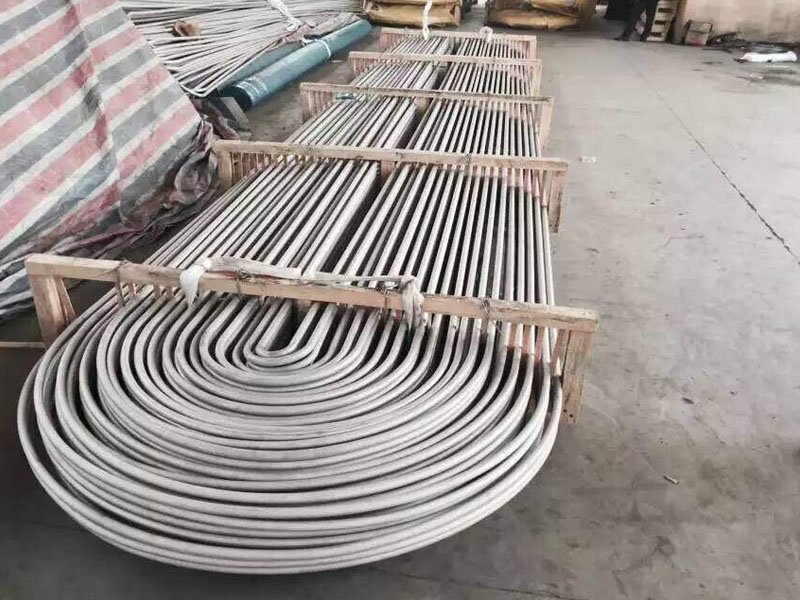

不锈钢U型管的耐腐蚀性优良，但是它的弯头处却容易生锈，这是为啥？

因为不锈钢U型管的弯头在加工时经历‌金属拉伸变形‌，导致表面钝化膜破裂，同时内部残留拉应力，形成腐蚀敏感区。

常见问题包括：

‌1、壁厚减薄‌

弯管时外缘金属被拉伸变薄（如原壁厚2mm可能减至1.5mm），抗腐蚀能力下降‌。

‌2、残余应力

冷弯后未做固溶处理时，残余应力会加速氯离子渗透，引发‌应力腐蚀开裂‌（常见于含氯环境如海水、化工介质）‌。

‌3、表面微裂纹‌

急弯或过度冷加工会导致肉眼不可见的微裂纹，成为腐蚀起点‌。

那弯头处这么容易生锈该怎么办？可以在加工后做固溶处理（1050℃急冷），内壁充氩保护焊接‌。
